BELAJAR EXTRUDE DAN SUBTRACT PADA AUTOCAD


          Alloww gan semuanya….Pada tutorial kali ini dasar dari Autocad 3D yang mana membuat mur tanpa baut. Langsung aja ya gaan.. Gak pke lama deh…

1. Extrude digunakan utk member ketebalan dari sebuah sketsa/gambar 2D menjadi 3D,dengan syarat”garis tersebut harus saling terhubung/tertutub dan berupa garis satu kesatuan/polyline”.
Pada top view Buatlah seketsa polygon dengan segi 6 seperti gambaar dibawah,beserta cyrcle/lingkaran dengan ukuran diameternya 5,untuk ukuran polygonya menyesuaikan aja gan.



2. command : extrude <enter>

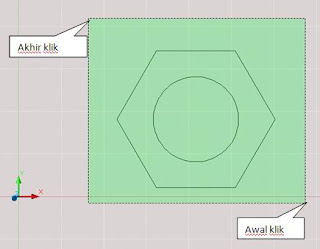

seleksi/pilih kedua seketsa tersebut dengan cara klik kiri dari kanan bawah lalu tarik ke kiri atas secukupnya dan klik lagi untuk meng akhiri seleksi.lalu <enter>



     Pada command toolbar,yg berarti ketebalan dari object tersebut, dan <enter>
Untuk melihat hasilnya,klik SE Isometric view>klik Realistic visual style.seperti dibawah ini..



3. Kemudian kita masuk ke fungsi Subtract,adalah digunakan untuk memotong sebagian dari bentuk solidnya…duh ane jdi sulit nyusun bahasanya nih gan,langsung praktek aja ya.
Command : subtract <enter>
Pertama seleksi/pilih/klik solid polygon <enter>
kemudian klik lagi pada cirle/lingkaran,lalu <enter>

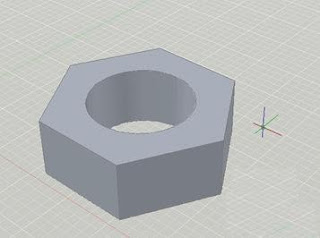

Jika brhasil,hasilnya seperti ini gan…



Mur Tanpa Baut sudah jadi

Dengan menggunakan cara di atas,saya rasa agan bisa membuat bolt/bautnya sendiri walau tanpa ulirnya,kira2 seperti ini..



SEMOGA BERMANFAAT
